バカランプ

バカラ製のランプです

勤務先の創立○○周年記念の記念品が届きました。バカラ製の高級ガラス花瓶です。おそらく5万円くらいするでしょう。花瓶ではありますが、この逆円錐形の形状では、実際に水を入れて花を生けるには極度に不安定です。おそらく花を愛でるのではなく、花瓶そのものを愛でるものなのでしょう。

超高級品ですが

真っ赤な立派な化粧箱に入っています。ずっしりとした重みは高級感を感じさせます。柔らかい緩衝材のクッションに囲われ、恭しく鎮座しています。

今回はこれをランプに応用しようと思います。

(PR)

カンテラをベースに

エディオンの景品で貰ったミニカンテラ

ランプですので、発光体が必要です。これまでのランプ制作では、フルスクラッチで電球やLEDと電池ボックスを組み上げることが多かったのですが、今回は趣向を少し変えて、既存のランプを改造して使うことにします。

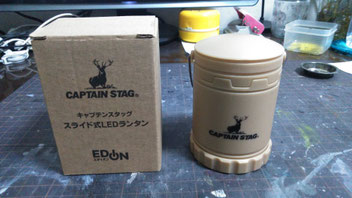

白羽の矢が立てられたのはこちら。エディオンの景品で貰ったミニカンテラです。高さが10㎝くらいのものです。

エディオンの景品で貰ったミニカンテラ

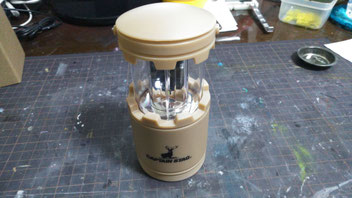

このミニカンテラ、上部を上にスライドさせるとスイッチが入り、中央の棒状のLEDが光る仕組みです。電源は単3電池2本です。

エディオンの景品で貰ったミニカンテラ

まずは分解してみましょう。基本的には大小のネジで留まっているようです。

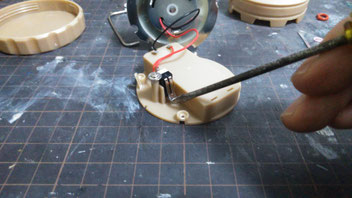

離すとオンになるモーメントスイッチ

ドライバーの先の部分がスイッチになります。板バネ状の部品を押すとスイッチオフ、離すとスイッチオンになります。

このように離した時にONにするような回路はいくつか考えられますが、既にモーメンタリスイッチとして組み上がっていますので、ここでは詳細は割愛します。

上下動のスイッチを回転運動に

離すとオンになるモーメンタリスイッチ

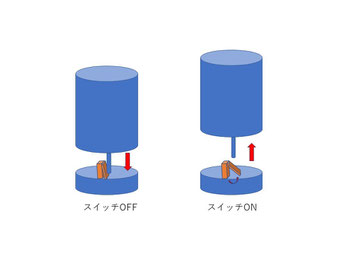

ON/OFFの動作をポンチ絵にするとこうなります。上部の円筒に付いたピンがスイッチを押したり離したりします。

離すとオンになるモーメンタリスイッチ

この上にバカラの花瓶を伏せて置こうというわけですが、花瓶の中で上下させてON/OFFというのでは使い勝手が良くありません。

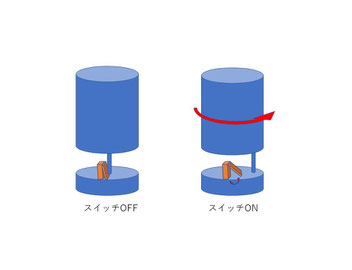

そこで、これを上下動ではなく、左右の回転でON/OFFするように改造したいと思います。イメージ図はこちらです。

バカラの花瓶をランプに

そこでまず、電池ボックスを兼ねた土台の中央に穴を開け、直径3㎜の長めのボルトを下から刺し、ナットで固定します。

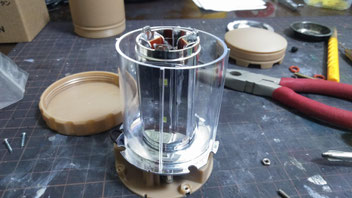

この上に円筒の底の部分を取り付けます。この底の下からスイッチを操作するピンが伸びています。中央をビス留めしているので、上下ではなく左右に回転運動します。

バカラの花瓶をランプにする

その上にLEDランプと外周のレンズカバーを戻して完成です。

エディオンのカンテラを改造する

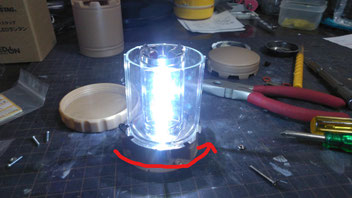

電池を入れて、スイッチ役となった円筒底部を右に回すと、LEDが光ります。

最後にバカラを載せて

バカラの花瓶でランプを作る

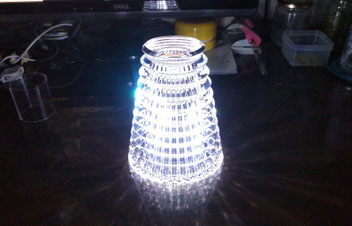

上から花瓶を逆さに被せればバカランプの完成です。バカラの複雑な凹凸が光を乱反射させます。

クリスマスっぽいバカラのランプ

クリスマスっぽくもできます。
